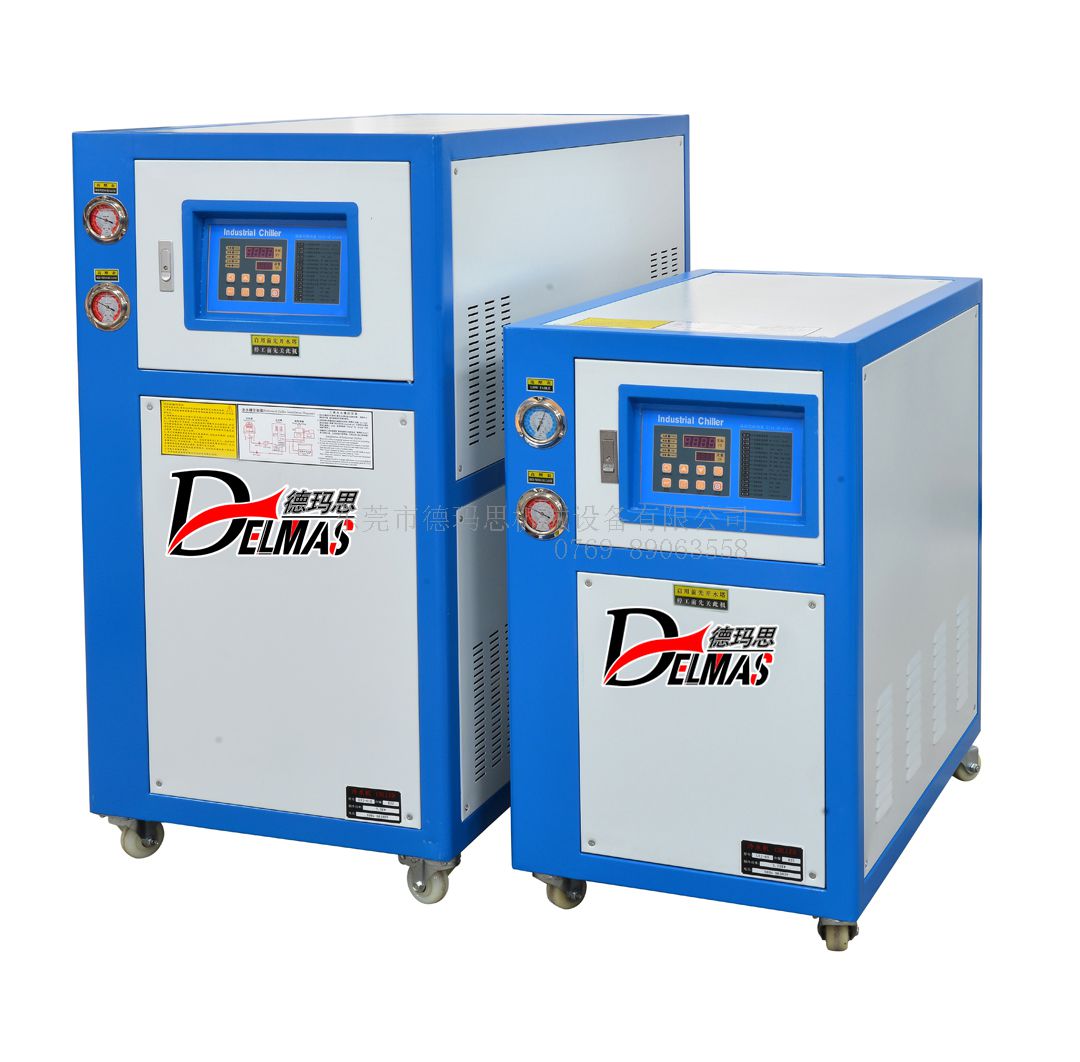

冷水機作用
工業冷水機應用于塑料加工機械成型模具冷卻，能夠大大提高塑料制品表面光潔度，減少塑料制品表面紋痕和內應力，使產品不縮水、不變形，便于塑料制品的脫模，加速產品定型，從而極大地提高塑料成型機的生產效率。冷水機應用于數控機床、座標鏜床、磨床、加工中心、組合機床以及各類精密機床主軸潤滑和液壓系統傳動媒的冷卻，能夠精確地控制水溫，有效地減少機床的熱變形，提高機床的加工精度。工業冷水機典型來作為完整包裝的閉環系統，包括冷熱水機組， 冷凝器和循環泵，膨脹閥，無流關斷，內部冷水箱，溫度控制站。工業冷水機主要分為：水冷式冷水機和風冷式冷水機兩類。
冷水機適用場所:
1. 塑膠業的模具冷卻
2.電鍍業的電鍍池冷卻
3.電子工業的各種冷卻
4.化工工業的各種冷卻
5.制造工業的各種冷卻
6.食品工業的各種冷卻
7.保鮮業的冷卻恒溫
8.精密無塵車間的供冷
9.其它場所的冷卻作用
產品主要部件:
1.世界名牌壓縮機 2.水\風冷式冷凝器 3.新型高效蒸發器 4.微電腦智能控制器 5精確溫控裝置 6高導率內外螺紋銅管 7.觸摸屏操作界面 8.多重安全保護設計 9.腳輪移動裝置
水冷式冷凝器: 最新高效內螺紋管,散熱量增大且體積較以前小, 該螺紋管采用3D軟件設計, CNC加工制作而成, 結構緊密牢固, 外形美觀實用.
風冷式冷凝器: 散熱翅片由高速機床沖孔而成, 翻片質量更可靠. 二次翻邊, 銅管與翅片更加緊密, 密封效果好,有效地解決了制冷泄露的難題，該冷凝器特別適合于水資源相通缺乏或水質狀況不好的地區使用.
新型高效蒸發器: 日本神戶最新高效內螺紋銅管, 大大增強了傳熱效果, 減少了熱損失而節能. 采用3D軟件設計, CNC加工制作而成, 結構緊密牢固, 外形美觀實用. U型結構的換熱管束,可整體抽出以便清洗內部水垢, 方便清洗及維護保養. 干式蒸發器, 方便回油,提高壓縮機壽命和系統的可靠性.
微電腦智能控制系統: 采用工業級PC集成控制, 配合壓縮機能調系統, 可及時準確控制機組制冷量與冷負荷的匹配, 保證機組以最佳設置狀態下運行,有效降低了運行費用, 內部集成斷水,低\高溫,防凍, 缺相, 延遲啟動, 逆相,過載, 電機過熱等多項安全保護裝置及報警系統. 人性化的主操作面板, 操作簡單.
|
型 號 （水冷式） Model |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
ATC- |
|||
|
額定制冷量 |
50Hz |
Btu/h |
32742 |
49506 |
77502 |
99012 |
148874 |
221923 |
267499 |
643235 |
756121 |
990120 |
|
|
KW |
9.59 |
14.5 |
22.7 |
29 |
43.5 |
65 |
76 |
189 |
226 |
290 |
|||
|
Kcal/h |
8247 |
12470 |
19522 |
24940 |
37500 |
55900 |
67380 |
150000 |
180000 |
249400 |
|||
|
輸入電源 |
380V-415V/3PHASE/50HZ |
||||||||||||
|
壓縮機功率 |
KW |
2.2 |
3.7 |
5.5 |
7.5 |
10.8 |
15 |
19 |
45 |
54 |
75 |
||
|
節流器 |
毛細管 |
熱力膨脹閥 |
|||||||||||
|
制冷劑 |
R22 |
||||||||||||
|
冷凝器 |
形式 |
水箱式 |
|||||||||||
|
冷卻水流量 |
L/min |
36 |
40 |
80 |
120 |
160 |
230 |
280 |
750 |
860 |
1100 |
||
|
冷卻水接管口徑 |
DN |
25 |
25 |
40 |
40 |
50 |
65 |
80 |
125 |
150 |
200 |
||
|
蒸發器 |
形式 |
水箱盤管式（殼管式） |
|||||||||||
|
水 箱 容 積 |
L |
60 |
80 |
180 |
180 |
310 |
420 |
500 |
920 |
1100 |
1300 |
||
|
內置水泵 |
HP |
0.5 |
0.5 |
1 |
1 |
2 |
3 |
3 |
10 |
15 |
20 |
||
|
冷凍水流量 |
L/min |
60 |
60 |
120 |
120 |
180 |
300 |
380 |
850 |
960 |
1200 |
||
|
機器重量 |
重量 |
KG |
125 |
145 |
220 |
310 |
550 |
600 |
750 |
1500 |
1600 |
1900 |
|
冷水機選型參照：
成型機鎖模力（T）
成型能力（kg/hr）
型號
≤ 250
≤ 25
3HP
≤ 450
≤ 35
5HP
≤ 650
≤ 65
8HP
≤ 850
≤ 85
10HP
≤ 1300
≤ 130
12HP
≤ 1800
≤ 180
15HP
≤ 2500
≤ 250
20HP
≤ 3000
≤ 300
25HP
≤ 4000
≤ 400
30HP
≤ 5000
≤ 500
40HP
≤ 6000
≤ 600
45HP
≤ 7000
